如何在Windows中管理RAID控制器
作者：高防服务器 时间：2022-10-28 18:41
硬件RAID具有某些优点，但是还必须监视硬件RAID。我们始终依靠久经考验的硬件来最大程度地降低硬件故障的风险，但是始终存在硬件故障的风险，因此，监视硬件对于确保服务器将继续正常运行更为重要。
对于软件RAID，操作系统会生成有关RAID的消息。通过硬件RAID，控制器可以自行执行操作-但您需要特殊的软件才能读取这些消息。
该博客条目显示了Windows操作系统上Adaptec和LSI软件的安装和使用。
还有一些可用于管理raidcontroller的图形界面，例如Web界面。
如果您不确定将哪个控制器添加到服务器，请与我们的支持部门联系。
更新控制器的固件或操作系统的驱动程序可能会导致该RAID上存储的所有数据完全丢失！
1. Adaptec
1.1安装arcconf二进制文件
以管理员身份打开Powershell，您将从“管理员”用户文件夹开始。
创建一个新文件夹并更改到该文件夹，例如：
mkdir C:\raid; chdir C:\raid
二进制文件也可以通过Powershell下载，键入以下命令：
iwr -URI http://download.adaptec.com/raid/storage_manager/arcconf_v2_03_22476.zip' -OUTFILE arcconf_v2_03_22476.zip; start arcconf_v2_03_22476.zip
（您也可以从此处通过Web浏览器下载二进制文件）

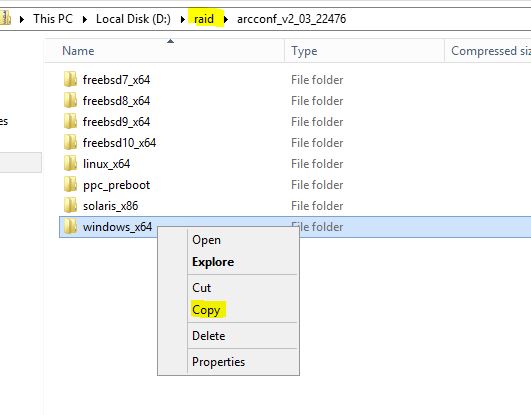

您应该看到一些目录，包括“ windows_x64”目录，选择该目录并将其复制到“ C：\ raid \”。
1.2监视raidcontroller
打开Powershell并使用以下命令更改目录：
chdir C:\raid\windows_x64\cmdline
您应该可以使用以下命令运行可执行文件：“。\ arcconf.exe getconfig 1” –这将显示所有信息。
您将获得有关系统中安装的第一个控制器的所有信息。如果安装了多个控制器，则可以通过键入“。\ arcconf.exe GETCONFIG 2”来显示第二个控制器的信息。
可以通过键入“。\ arcconf.exe”来显示可用选项的列表。
可以通过键入“。\ arcconf.exe GETCONFIG 1 |过滤掉最重要的状态”。findstr状态”放入Powershell。
PS C:\raid\windows_x64\cmdline> .\arcconf.exe GETCONFIG 1 | findstr Status
Controller Status : Optimal
Status : ZMM not installed
Status of Logical Device : Optimal
“未安装ZMM”表示该控制器当前未安装BBU（电池备用单元），可以随时安装BBU作为升级。
LD（逻辑设备）上的“降级”状态表示必须存在问题。
PS C:\raid\windows_x64\cmdline> .\arcconf.exe GETCONFIG 1 | findstr Status
Controller Status : Optimal
Status : ZMM not installed
Status of Logical Device : Degraded
要检查是否有任何故障驱动器（在这种情况下，SSD发生故障），请键入以下命令，您将看到“状态：失败”信息：
PS C:\raid\windows_x64\cmdline> .\arcconf.exe GETCONFIG 1 PD
Controllers found: 1
----------------------------------------------------------------------
Physical Device information
----------------------------------------------------------------------
Device #0
Device is a Hard drive
State : Failed
Block Size : 512 Bytes
Failed logical device segments : True
Supported : Yes
Transfer Speed : Failed
Reported Channel,Device(T:L) : 0,0(0:0)
Reported Location : Connector 0, Device 0
Vendor :
Model : Crucial_CT275MX3
Firmware : M0CR040
Serial number : 11111111111111
World-wide name : 500A075116639956
Total Size : 262321 MB
Write Cache : Enabled (write-back)
FRU : None
S.M.A.R.T. : No
S.M.A.R.T. warnings : 0
Power State : Full rpm
Supported Power States : Full power,Powered off,Standby
SSD : Yes
Temperature : Not Supported
NCQ status : Enabled
要更换发生故障的驱动器，只需与我们联系，我们将立即进行处理。为了加快流程，您应该向我们提供上述输出。它显示了S / N和驱动器连接到的端口。在这种情况下，S / N为“ 11111111111111”，连接的端口为“ 0”。
更换驱动器后，重建应自动开始：
PS C:\raid\windows_x64\cmdline> .\arcconf.exe GETCONFIG 1 | findstr Status
Controller Status : Optimal
Status : ZMM not installed
Status of Logical Device : Degraded, Rebuilding ( Rebuild : 1 % )
根据您的RAID设置，这可能需要几个小时。
1.3安装可用的Web界面
对于Adaptec控制器，有可用的“ MaxView Storage Manager”，可以在这里下载：https : //storage.microsemi.com/de-de/speed/raid/storage_manager/msm_windows_x64_v2_03_22476_zip.php
安装程序位于名为“ manager”的目录中–在解压缩下载的归档文件时将创建该目录。
您可以通过启动“ setup_asm_x64.EXE”来开始安装。

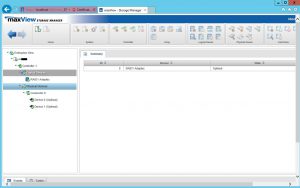

之后，您应该能够访问https：// <SERVERIP>：8443上的Web界面。
2. LSI
2.1 StorCLI二进制文件的安装
下载命令行Binary：
iwr -URI 'https://docs.broadcom.com/docs-and-downloads/raid-controllers/raid-controllers-common-files/1.21.16_StorCLI.zip' -OUTFILE StorCLI.zip;explorer.exe .\StorCLI.zip\versionChangeSet\univ_viva_cli_rel\

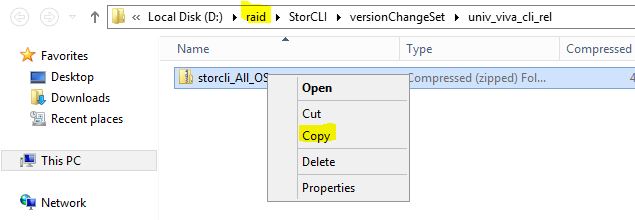

使用以上命令时，将弹出Windows资源管理器。现在将“ storcli_ALL_OS.zip”复制到“ C：\ raid”目录：
现在解压缩该文件。
现在解压缩该文件。
2.2监视raidcontroller
转到Powershell并键入以下命令以访问最近解压缩的文件：
chdir C:\raid\storcli_All_OS\storcli_All_OS\Windows\
您应该可以调用“ storCLI.exe”，还有一个64位二进制文件。
您可以通过键入以下内容来显示raidcontroller的当前状态：
PS C:\raid\storcli_All_OS\storcli_All_OS\Windows> .\storcli64.exe /c0 show
TOPOLOGY :
========
-----------------------------------------------------------------------------
DG Arr Row EID:Slot DID Type State BT Size PDC PI SED DS3 FSpace
-----------------------------------------------------------------------------
0 - - - - RAID1 Optl N 255.656 GB dflt N N dflt N
0 0 - - - RAID1 Optl N 255.656 GB dflt N N dflt N
0 0 0 64:4 12 DRIVE Onln N 255.656 GB dflt N N dflt -
0 0 1 64:5 13 DRIVE Onln N 255.656 GB dflt N N dflt -
----------------------------------------------------------------------------
硬盘故障的示例：
TOPOLOGY :
========
----------------------------------------------------------------------
DG Arr Row EID:Slot DID Type State BT Size PDC PI SED DS3 FSpace
----------------------------------------------------------------------
0 - - - - RAID1 Dgrd N 255 GB dflt N N dflt N
0 0 - - - RAID1 Dgrd N 255 GB dflt N N dflt N
0 0 0 - - DRIVE Msng - 255 GB - - - - -
0 0 1 64:5 13 DRIVE Onln N 255 GB dflt N N dflt -
---------------------------------------------------------------------
PS C:\raid\storcli_All_OS\storcli_All_OS\Windows> .\storcli64.exe /c0 /sall show
Controller = 0
Status = Failure
Description = No drive found!
Detailed Status :
===============
----------------------------------------
Drive Status ErrCd ErrMsg
----------------------------------------
/c0/sALL Failure 255 Drives not found
----------------------------------------
要显示重建的当前状态，可以运行：
PS C:\raid\storcli_All_OS\storcli_All_OS\Windows> .\storcli64.exe /c0 /eall /sall show rebuild
Controller = 0
Status = Success
Description = Show Drive Rebuild Status Succeeded.
---------------------------------------------------------
Drive-ID Progress% Status Estimated Time Left
---------------------------------------------------------
/c0/e64/s4 0 In progress -
/c0/e64/s5 - Not in progress -
---------------------------------------------------------
2.3安装图形界面
您可以使用以下链接下载最新的MegaRAID Storage Manager：
https://docs.broadcom.com/docs-and-downloads/raid-controllers/raid-controllers-common-files/16.05.04.00_MSM_Windows.zip
下载后，解压缩所有文件。您只需运行安装向导即可访问目录。
通常，您没有任何LDAP身份验证，在这种情况下，您必须在运行安装程序时取消选中该复选框-否则您将无法连接到管理器。

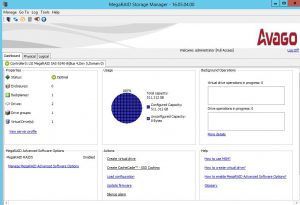

一个新的快捷方式将出现在您的桌面上，现在运行该快捷方式并输入您的登录凭据。应显示以下MSM界面：
